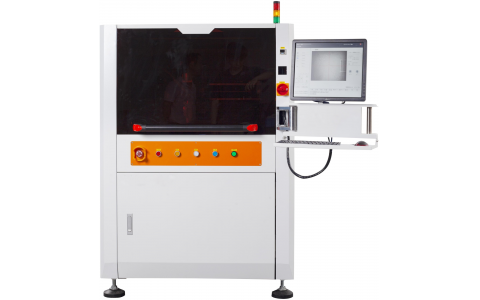

在線式精密點膠及膠路檢測一體機產品簡介

高精度

全自動高速點膠檢測一體機主要部件采用國際頂級器件，先進的裝配工具、嚴格的裝配工藝及流程、完善的檢測工具、苛刻而系統的檢測標準，有效保障各軸重復運行精度

±0.01mm CPK大于1.33。

高效率

精準的膠量控制，精確的視覺算法，先進的3D空間插補算法提前或延時開、關膠，無需Z軸上下移動。

高穩定性

全自動高速點膠檢測一體機方案，將閥體、微量天平、視覺、運動模組數字化通信串聯，實現對膠重、膠線長、線寬、膠厚、位置、漏點等實時數據監控與數字化閉環自控技術，在高要求的生產項目中，使之能夠輕松快捷應對復雜產品的高精度包封、填充、粘接、組裝等應用。

高性價比

全自動高速點膠檢測一體機可處理各種不同的點膠應用，多種不同基板尺寸的產品； 足夠的有效運行空間不局限于雙閥同步、雙閥異步、旋轉傾斜、雙運輸軌道等功能的靈活加載，領先的點膠檢測一機解決技術，節約了購機成本及重復設備投資。

全數字化精密點膠過程控制與處理系統

旋轉傾斜點膠技術

集成SPZT9900精密噴閥，實現 前、后、左、右全象限±90°內自動旋 轉，0~45°自動傾斜。 可靈活應用于元器件的不同角度精密點膠，解決了傳統傾斜點膠方向固定的技術瓶頸，有效解決芯片側面掛膠、表面污染、爬墻、塌膠、散點、膠位偏移等品質缺陷；

雙閥同步點膠技術

雙閥獨立XY軸實時自動校正技術，確保雙閥點膠精度實時調校，實現高效率批量精密點膠。

雙閥異步點膠技術

雙閥異步點膠技術滿足兩種不同特性膠水在同一片產品上實現不同工藝點膠；

單軌、雙軌及分段式軌道可選

分段式運輸機構最大程度減少待機、待料時間，提高生產效率；可選擇雙運輸軌道，滿足同類產品點膠雙軌道點膠及不同軌道不同產品同時點膠；

雙層運輸軌道可選，上層軌道為點膠軌道，二層軌道為治具回流軌道。

膠路視覺檢測

2D或3D視覺檢測 可對產品進行漏點膠檢測，包封檢測，散點檢測，斷膠檢測，以及膠線長度、寬度、厚度等品質類別的檢測，省時省力，準確性較高。

點膠效果自動檢測、分析、提醒和分類，自動批量處理點膠檢測效果，提供點膠品質數據化管控及生產效率提升，實現無人點膠產線作業及工業4.0工廠必備技術。

工業4.0

通過對機器狀態，參數的自動上傳或輸出，為客戶工業4.0智能生產提供強有力的保障。可實現與客戶MES系統的無縫對接，實現產品的高度可追溯性；智能管控物料身份，程序自動調用、防呆、數據統計、檢測數據、設備保養信息等功能；

根據現場管理實現自行分配各層級工程人員使用權限。

? 獨立開發的視覺點膠核心控制系統，適應各種點膠場景；

? 多重標定和本體識別技術，有效保障高精度、高一致性、高可靠性的點膠效果；

? 先進的產量、膠量、膠路等工藝信息數據化管理與控制，身份自動識別，程序自動調用、防呆、數據統計等功能，實現制造智能化；

? 可視化膠路編輯，人性化編程界面，簡單易學；

? Bad Mark識別功能，廢板點與mark點命令相對獨立，可分別設置；

? 可拓展能力強，支持多重可選配置;滿足客戶定制性功能開發及實現；

壓電閥DW9900

? 獨特的噴頭、流道與供料恒溫系統，確保膠水的粘度不受溫度影響，保持超高的一致性；

? 當壓電閥體里的壓電疊堆在電壓切換下產生機械形變，利用杠桿原理驅動撞針在活塞運動時撞擊噴嘴，從而使流體噴出，持續噴膠500點/秒，瞬時噴膠最高可達800點/秒，穩定的膠點最小0.2mm點徑；

? 高精度噴嘴與精密的結構設計，行程小，噴射力強，可以有效防止氣泡和散點現象發生；

? 精致的模塊化設計，清洗方便快捷，其靈活性可以滿足不斷變化的點膠需求，減少停機時間；

? 非接觸式，消除Z軸運動，可以為光滑或不平整的表面實現高速高精度點膠；

? 適用流體粘度范圍廣，0 ~ 2,00,000 Cps，精致的模塊化設計，清洗方便快捷，其靈活性可以滿足不斷變化的點膠需求。

? 快速的上端校正方式，消除了傳統調試噴嘴的方法，大幅降低停機調試時間。

? 自主知識產權，支持功能定制開發及使用成本低，可進行 232 通訊，實行軟件修改控制器參數。

            設備特點：

? DW-G全自動高速點膠系統滿足批量精密點膠特點，通用性極強；

? 可選擇2D視覺或3D空間測量完成精密點膠后的膠長、膠寬、膠厚、斷膠等品質問題的實時檢測;

設備能力：

? 重復精度≤±0.015mm@3sigma ，Cpk≥1.33

? 定位精度 ≤ 25um@3sigma，Cpk≥1.33

? 點膠精度：10mg±5%@3sigma ， Cpk≥1.33

? 點膠膠高：0.2±0.1mm@3sigma， CPK＞1.33

? 點膠膠寬：0.3±0.05mm@3sigma， CPK＞1.33

? 膠線位置精度：±0.08mm@3sigma， CPK＞1.3

優勢應用

UV膠、環氧樹脂、PUR、黃膠、瞬干膠、硅酮膠、AB膠。

優勢行業

                              SMT紅膠                                          引腳包封                                                    底部填充

                              MINI LED封裝                                    芯片封裝                                                  電池保護板
